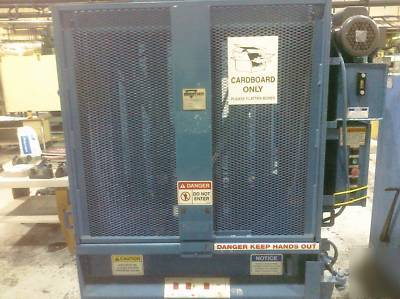

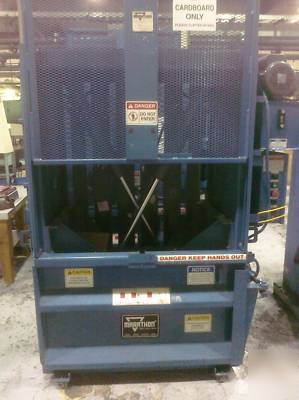

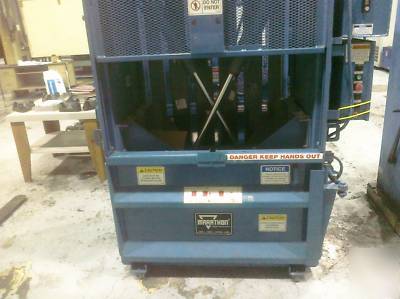

Marathon v-4224 stockroom vertical baler
V-4224 StockRoom Vertical Baler 1 1/2 HP
Cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 B X 2 1/2 R X 32 S . . . . . . . . . 102 B X 64 R X 813 S
Pump . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.4 GPM, 2 stage . . . . . . . . . . . . . . . . . 17 liters/min
Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 1/2 HP, single phase . . . . . . . . . . . . . . . . . . . . 1.12 kW
System Pressure. . . . . . . . . . . . . . . . . . . . . 1800 psi (2000 psi, max.) . . . . . . 124.0 bar (137.9 bar, max)
Platen Force . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22,600 lbs . . . . . . . . . . . . . . . . . . . 10.25 mT
Platen Face Pressure . . . . . . . . . . . . . . . . . 27 psi (846 platen sq. in.) . . . . . 186 kN/m2 (platen 0.55 m2)
Cycle Time . . . . . . . . . . 39 seconds
Control Voltage . . . . . . . 120 VAC, single phase

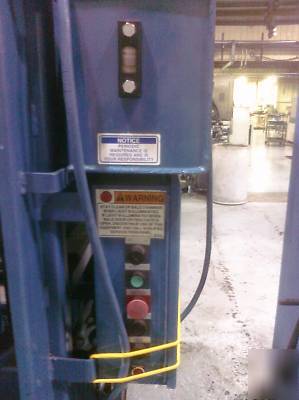

Control Box . . . . . . . . . . NEMA 4; UL Listed box & controls (22 mm)
Controls. . . . . . . . . . . . . OFF/ON security key switch; 3 Position Selector Switch; EMRG STOP
PLC. . . . . . . . . . . . . . . . Microprocessor, programmable relay
Interlock Switches. . . . . Interlocks prevent the baler from operating when the feed gate or bale
. . . . . . . . . . . . . . . . . . . door is open except when operated in manual mode during bale ejection.
Platen Penetration . . . . . . . . . . . . . . . . . . . . . . . . . . . 11" (below door). . . . . . . . . . . . . . . . . . . . . 279 mm
Overall Width . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68 3/4". . . . . . . . . . . . . . . . . . . . 1746 mm
Overall Depth . . . . . . . . . . . . . . . 40 1/2" (44 3/4" w/ opt. wire guides) . . . . . . . . . . 1029 mm (1137 mm)
Overall Height . . . . . . . . . . . . . . 101 3/8" (cylinder top); 71 _" (frame) . . . . . . . . . . 2575 mm (1810 mm)
Feed Height . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34". . . . . . . . . . . . . . . . . . . . . 864 mm
Bale Chamber Depth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24". . . . . . . . . . . . . . . . . . . . . 610 mm
Bale Chamber Height . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27". . . . . . . . . . . . . . . . . . . . . 686 mm
Feed Opening. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42"L X 19"H. . . . . . . . . . . 1067 mm X 483 mm
Bale Door Clearance (open). . . . . . . . . . . . . . . . . . . . . . . . . . . 48 5/8". . . . . . . . . . . . . . . . . . . . 1235 mm
Body Side Plates. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 ga.
Floor & Floor Structure. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8" & 6" structural channel
Top Cylinder Supports . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8" & 6" structural channel
Platen Face & Wear Surfaces . . . . . . . . . . . . . . . . . . . . . . . . . 6" structural channel & UHMW wear pads
Bale Door. . . . . . . . . . 7 ga. sheet, 3 x 3 structural tube top rail, 3" structural channel, and structural bar
Ejector. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Automatically-engaged ejector
Paint Primer . . . . . . . . . . . . . . bottom coat; Industrial grade top coat (high quality, low VOC, high solids)
Bale Width . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42". . . . . . . . . . . . . . . . . . . . 1067 mm
Bale Depth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24". . . . . . . . . . . . . . . . . . . . . 610 mm
Bale Height . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28" - 30". . . . . . . .. . . . 711 762 mm
Bale Volume. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 cu. ft.. . . . . . . . . . . . . . . . . . . . . 0.45 m3
Bale Weight (OCC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . up to 450 lbs. . . . . . . . . . . . . . . . . . . . . . 204 kg
Bale Tie-off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Insert wires through front and rear
Bale Ties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (4) 14 ga. X 10 (3.05 m) long
TOTAL BALER WEIGHT: . . . . . . . . . . . . . . . . . 1900 lbs. . . . . . . . . . . . . . . . . 862 kg
